0007 .GIS局部放電在線監測裝置

所屬分類：GIS局部放電在線監測裝置
關鍵詞：GIS局部放電在線監測裝置

技術參數

產品詳情

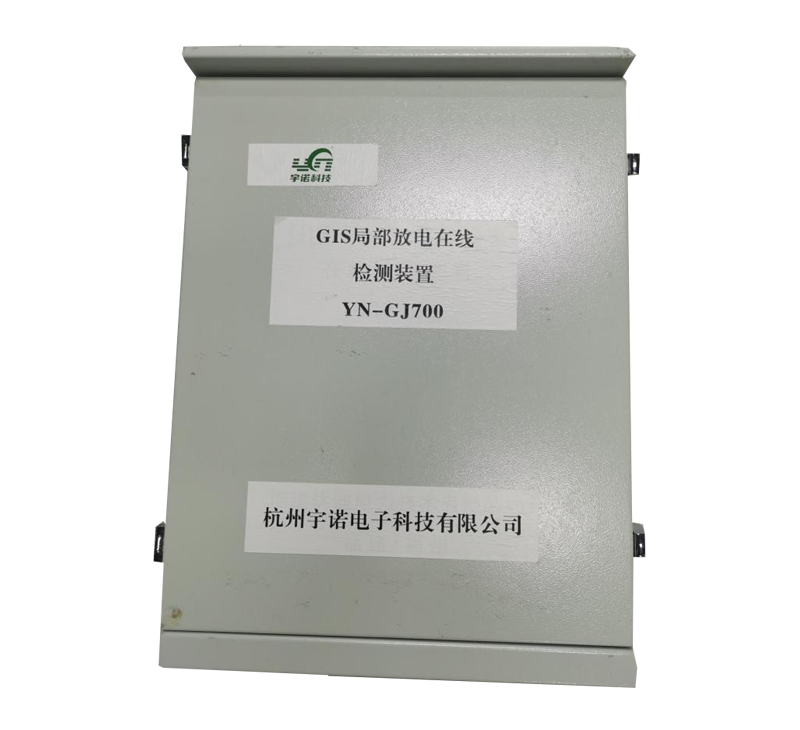

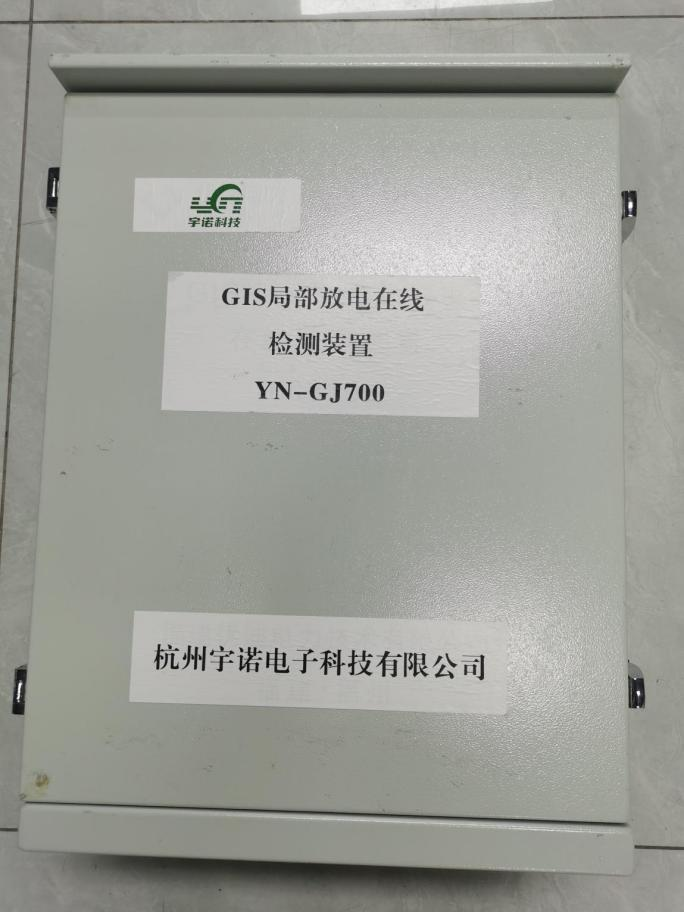

圖1 GIS局部放電主機

GIS局部放電在線監測及故障定位系統通過安裝在GIS關鍵零部件上的UHF特高頻傳感器實時采集GIS內部局部放電激發出的300MHz-1500MHz的電磁波信號，通過檢波降頻電路、高速采樣電路、數據處理緩存電路，采集達到觸發條件的局放脈沖信號的幅值(Q)、相位(Φ)、頻次(N) 、周波序列等特征量，并生成事件文件，上傳到上位機專家診斷系統進行事件圖譜建立和監測設備絕緣狀態分析。

在線監測式IED主機采用標準化結構實現，插箱式結構采用2U 19英寸型材機柜，確保工程安裝的便利性，戶外掛箱式結構采用304不銹鋼材質進行設計，滿足防水防塵性要求。單臺采集控制單元可監測8-16路UHF傳感器的局放信號，每個通道都是獨立連續監測，互不影響，可根據現場實際布點位置及方案靈活選擇通道數目。

技術指標如下：

產品	指標類型	指標名稱	指標值	單位	備注
GIS 局部放電在線監測 IED	工作電源及環境	電源輸入	AC120～240	V
		功耗	< 30	W
		工作溫度	-25～+65	℃
		工作濕度	< 95%	/
	綜合監測性能	自檢功能	具備	/	開機自檢
		接入傳感器	內置、外置	/
		監測帶寬	300～1500	MHz
		測量范圍	-80～-20	dBm
		測量精度	0.1	dB
		監測靈敏度	-80	dBm
		監測通道	4～16	路	可擴展 32 路
		同步掃描通道	全部通道	/
		采樣率	≥100	MHz
		刷新率	≤1	s
		采樣模式	24h不間斷	/
		采樣時間覆蓋	100%
		放電類型識別	5 種以上典型放電類型
		監測內容	放電幅值(Q)、相位(Φ)、次數(N) 、放電率	/
		局放故障定位	支持	/
		同步信號	供電電源或其他	/
		噪音消除能力	很強	/
		過電壓保護	支持	/
		信號輸入接口	N 型射頻端子	/
		通訊接口	RJ45、光纖SC或ST	/
	系統綜合性能	機柜形式	2U/19英寸插箱式鋁型材機箱；戶外掛箱式（304不銹鋼）；
		設計壽命	20	年
		適用電壓等級	全電壓等級	/
		擴展性能	最大接入 1000 個點	/	采用分布式組網
	試驗情況	EMC 試驗	通過(最高等級)	/	中國電科院試驗報告

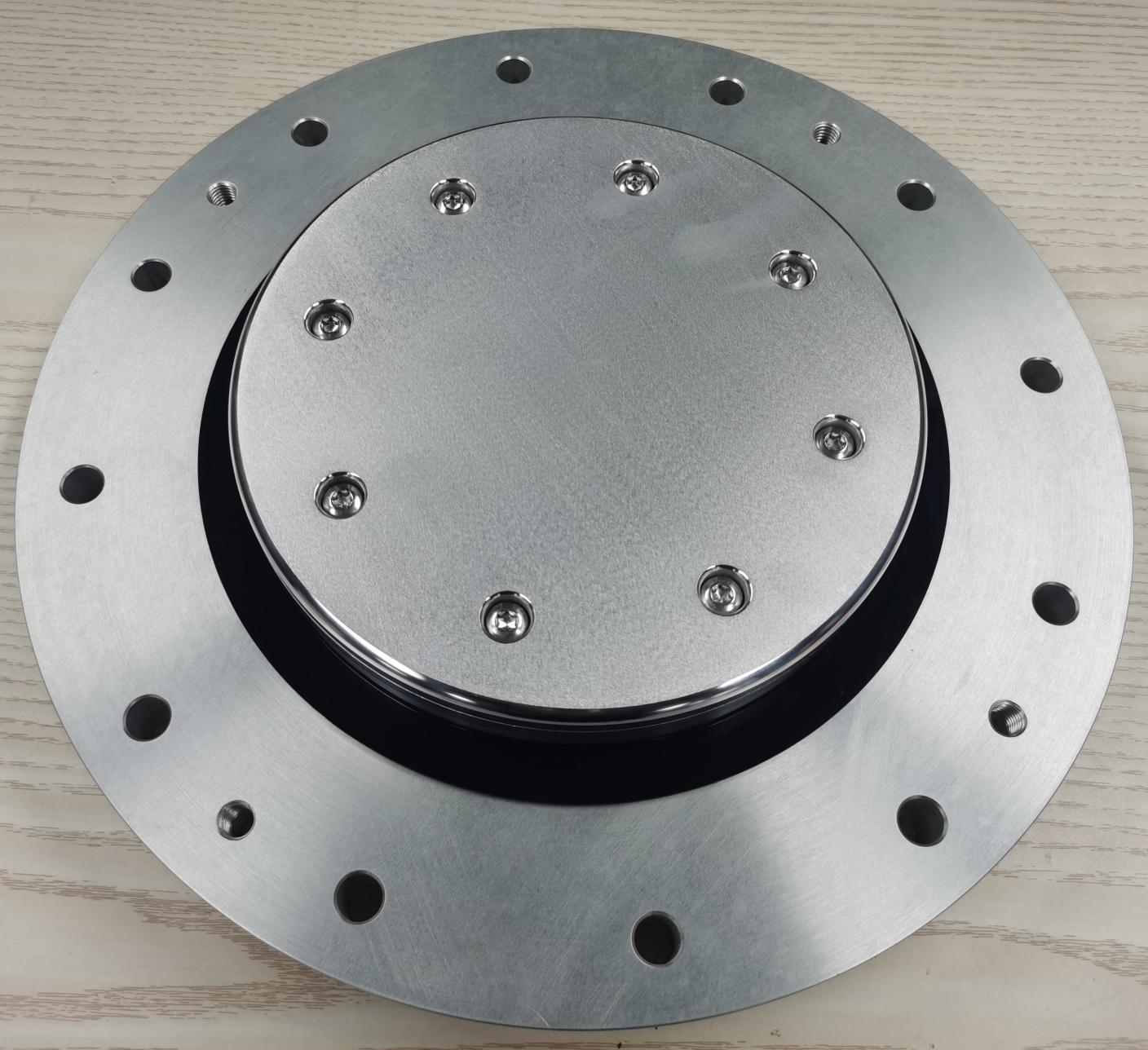

圖2 GIS局放傳感器(內置式)

內置式傳感器采用電容型天線，通過手孔，置于GIL/GIS內部，信號通過 L16-N型射頻端子輸出，抗干擾能力強，靈敏度高。

內置式UHF特高頻傳感器在GIL/GIS生產時進行預裝，安裝在GIL/GIS各監測位置的盆子處，GIL/GIS的金屬同軸結構可視為一個良好的電磁波導體，局部放電形成的電磁波可以沿導體傳播，傳入在線監測IED或便攜式IED 進行混頻、檢波處理，并進行深入分析，建立診斷圖譜。

GIS局部放電監測傳感器技術指標：

產品	指標類型	指標名稱	指標值	單位	備注
GIS局部放電監測傳感器	環境指標	工作溫度	-25～+65	℃
	環境指標	工作濕度	<95%	/
	綜合監測性能	測量靈敏度	-80(內置)； -75(外置)；	dBm
		測量帶寬	300～2000	MHz
		測量精度	0.1	dB
		平均等效高度	>10	mm	中國電科院測試報告
		過壓保護	具備
		信號接口	N型射頻端子	/
	綜合外觀性能	材質	6061鋁合金(內置式) 304不銹鋼(外置式)	/	鹽霧海邊地區可選用316不銹鋼
		外形尺寸(內置式)	多種尺寸選擇	mm	支持定制
		防水性能	良好
		設計壽命	>50	年
		適用電壓等級	全電壓等級	/
